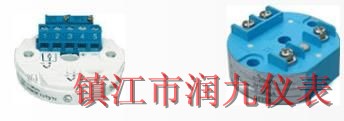

SBWR/Z热电偶(热电阻)一体化温度变送器
发布日期：2012-6-13 14:29:17
1、概述：
SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.
该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2、主要特点：
·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
·热电偶变送器具有冷端温度自动补偿功能；
·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；
·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；
·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；
3、工作原理：
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器三线制方式输出。
4、技术参数
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持
器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃（常规型）
-25-+70℃（数显型）
-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。
5、测温范围
| 类 别 | 材 质 | 分 度 号 | 测 量 范 围 |
|
热
电
偶 |
镍铬-康铜 | E | 0-1000℃范围内任选 |
| 镍铬-镍硅 | K | 0-1300℃范围内任选 | |
| 铂铑10-铂 | S | 0-1600℃范围内任选 | |
| 铂铑30-铂铑6 | B | 0-1800℃范围内任选 | |
| 铜-康铜 | T | 0-400℃范围内任选 | |
| 铁-康铜 | J | 0-1200℃范围内任选 | |
|
热
电
阻 |
铜热电阻 | Cu50 | -50-+150℃范围内任选 |
| 铜热电阻 | Cu100 | -50-+15℃范围内任选 | |
| 铂热电阻 | Pt100 | -200-+600℃范围内任选 |
6、型号代码及说明：
| 型 号 说 明 | ||||||
| SBW | 温度变送器 | |||||
| 类别 | R | 热电偶 | ||||
| Z | 热电阻 | |||||
| 传感器 | 1 | 适配K型热电偶/热电阻适配Pt100 | ||||
| 2 | 适配E型热电偶/热电阻适配Cu100 | |||||
| 3 | 适配J型热电偶/热电阻适配Cu50 | |||||
| 4 | 适配B型热电偶 | |||||
| 5 | 适配S型热电偶 | |||||
| 6 | 适配T型热电偶 | |||||
| 7 | 适配N型热电偶 | |||||
| 8 | 用户自定 | |||||
| 电路类别 | 0 | 隔离型 | ||||
| 1 | 非隔离型 | |||||
| 安装方式 | 0 | 常规型 | ||||
| 1 | 专用型 | |||||
| 2 | 挂壁型 | |||||
| 3 | 导轨型 | |||||
| 温度变送器 | 0 | 常规型 | ||||
| 1 | 智能型 | |||||
| 2 | 数显型 | |||||
| 3 | 指针型 | |||||
| 4 | 智能数显型 | |||||
| 5 | 智能指针型 | |||||
| 6 | 带HART协议型 | |||||
